不是所有模塊都不能安裝在配電箱
作者： 發布時間：2023-09-28 16:29:52點擊：15255

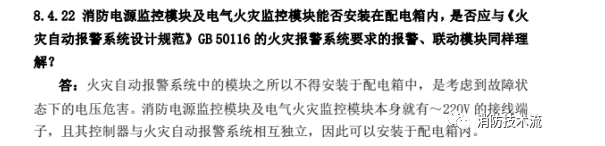

《火災自動報警系統設計規范》GB50116-20136.8.2 模塊嚴禁設置在配電（控制）柜（箱）內。由于模塊工作電壓通常為 24V ，不應與其他電壓等級的設備混裝，因此本條規定嚴禁將模塊設置在配電（控制）柜（箱）內。不同電壓等級的模塊一旦混裝，將可能相互產生影響，導致系統不能可靠動作，所以將本條確定為強制性條文。（本條作為強制性條文已廢止）取而代之的是《消防設施通用規范》GB55036-202212.0.12 聯動控制模塊嚴禁設置在配電柜（箱）內，一個報警區域內的模塊不應控制其他報警區域的設備。本條規定了聯動控制模塊設置的基本要求，以確保聯動控制模塊工作的穩定性和可靠性。聯動控制模塊是消防聯動控制系統實現消防聯動控制功能的基本現場部件，具體設置需要注意：一是設置位置要保證自身工作的穩定性，確保其工作不受電磁等因素干擾；二是不能采用跨報警區域的方式控制，要確保其僅控制本報警區域的設備。可以看出，《消防設施通用規范》已經放寬僅要求聯動控制模塊嚴禁設置在配電柜，也就是輸入輸出模塊或單輸出模塊此類控制模塊不能安裝在配電箱內，常見的錯誤就是切非控制模塊安裝在設有分勵脫扣器的配電箱內。除此之外，還有一些模塊是允許安裝在配電箱內，如電氣火災監控系統和消防電源監控系統的模塊：《海南省建設工程消防設計審查驗收疑難問題解答》2023年7月8.4.22 消防電源監控模塊及電氣火災監控模塊能否安裝在配電箱內，是否應與《火災自動報警系統設計規范》GB 50116 的火災報警系統要求的報警、聯動模塊同樣理解？答：火災自動報警系統中的模塊之所以不得安裝于配電箱中，是考慮到故障狀態下的電壓危害。消防電源監控模塊及電氣火災監控模塊本身就有～220V 的接線端子，且其控制器與火災自動報警系統相互獨立，因此可以安裝于配電箱內。

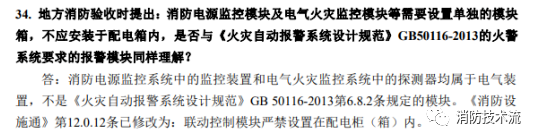

《湖南省房屋建筑和市政基礎設施工程 施工圖設計文件審查要點》(2023年版)2023年8月34. 地方消防驗收時提出：消防電源監控模塊及電氣火災監控模塊等需要設置單獨的模塊 箱，不應安裝于配電箱內，是否與《火災自動報警系統設計規范》GB50116-2013的火警 系統要求的報警模塊同樣理解？答：消防電源監控系統中的監控裝置和電氣火災監控系統中的探測器均屬于電氣裝置，不是《火災自動報警系統設計規范》GB 50116-2013第6.8.2條規定的模塊。《消防設 施通》第12.0.12條已修改為：聯動控制模塊嚴禁設置在配電柜（箱）內。
